隧道洞外引道照明
TS803.1 低桿燈
應滿足《公路照明技術條件》（GB/T 24969-2010）的要求。
普通路燈桿體為鋼結構，采用圓錐型或多邊形，一次成形，壁厚不小于4mm，內、表面為熱浸鍍鋅處理，鍍鋅量不小于600g/m2，即鋅層厚度不低于85μm。
燈臂為單臂，臂長1.0～1.8米，仰角10～15度。
燈桿底部均有活門，內裝有內控箱。箱內有配套電器，可控制燈具的開閉，并裝有防撬鎖。
結構設計風速不低于40m/s。在40m/s風速時，燈柱頂部的水平偏角不應大于其地面以上長度的1/40。結構設計焊接工藝應符合相應的國家標準。
燈柱應完整地運到現場，鍍鋅層不能因切割、焊接和連接而產生損傷。
燈柱應設有被認可的永久性編號。
TS803.2 燈具要求
路燈采用200W LED單臂路燈11米燈桿、并有路燈基礎。
能適應惡劣工作環境，耐腐蝕，固定支架和其他外露支撐件均應鍍鋅。
內部配線應在其工作溫度范圍內具有熱穩定性。
外部接線進口應密封以防止進入水氣。
照明設備的燈具、部件的結構和強度應能經受住風速要求。
路燈燈具由隧道照明燈具供貨合同段提供。本合同段只負責燈具的安裝及調試。其它關于LED燈具的技術要求參見“LED燈”技術要求章節。
TS803.3 路燈基礎
所有與高、低壓電氣設備有關的及其它金屬元件（帶電結構除外）都應按照GBJ65《工業與民用電力裝置的接地設計規范》和《電氣裝置安裝工程施工及驗收規范》以及IEC標準的有關規定，牢固有效地接零和接地，并進行等電位連接，構成等電位接地系統。
設備基礎具體尺寸及配筋要求詳見設計單位提供的基礎設計圖，承包商可根據所選設備進行適當調整。
混凝土基礎的鋼筋拉力、彎曲、混凝土配比、強度等各項試驗所需費用已包含在該基礎的費用內。
基礎施工要求如下：
1．基礎基底應先整平、夯實，控制好標高?；A(chǔ)澆搗后，表面以水泥沙漿抹平，修整。施工完畢后，基礎應分層回填夯實，夯實度與路基相同。
2．基礎采用混凝土現場澆注，基礎頂面應預埋地腳螺栓，地腳下面為標準彎鉤?；A(chǔ)法蘭地腳螺栓的外露端應涂以黃油，再以黑膠布包裹保護。
3．在澆注混凝土時，應注意使底座法蘭盤與基礎對中，并將其嵌進基礎，其上表面與基礎頂面齊平，同時保持其頂面水平，頂面預埋的地腳螺栓與其保持垂直。
4．路側基礎中預埋鍍鋅鋼管，一端上伸出基礎法蘭5cm，另一端伸入手孔井5cm，其彎曲半徑應＞250mm，管口內部應以倒角，并以圓木堵塞。
5．設備基礎與通信手孔和電力電纜之間采用鍍鋅鋼管進行連接，鋼管擺放位置可根據現場情況進行調整?；A(chǔ)在與人、手孔連接時，應注意接口處的密封，避免有水滲入人、手孔。
6．除鋼筋外的所有鋼構件都應采用熱浸鍍鋅處理，地腳螺栓鍍鋅量為350g/m2，其余鋼構件（包括法蘭盤、連接鋼管、接地角鋼、接地扁鋼）鍍鋅量為600g/m2。
7．采用聯合接地時，其接地電阻不應大于1Ω。
TS803.4 鍍鋅鋼管
電力電纜在以埋地方式通過路面、橋涵等結構物或進入機房時，應埋設鍍鋅鋼管進行保護。
鍍鋅鋼管的埋設長度和深度應符合規范要求。
所有鋼管均應采用熱浸鍍鋅，鍍鋅量為350g/m2，所用鋅應為《鋅錠》（GB/T470-2008）中規定的0號鋅或1號鋅。
鍍鋅鋼管執行《低壓流體輸送用焊接鋼管》（GB/T 3091-2015）。
所有鋼管的接頭均采用套管焊接，套管長度不小于25cm，接續前必須檢查端口是否有毛刺、斷牙、缺口等，并將內口挫成圓形，以免損傷光（電）纜，在套管兩端滿焊，除去焊渣，涂兩遍防銹漆。

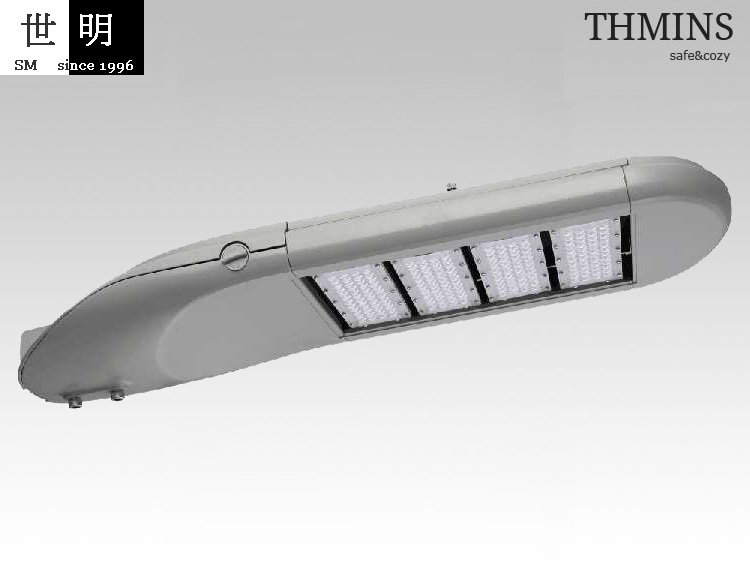

隧道引道照明推薦產品
